綜合布線的標準規范

一、機房施工細節規范

同一IDC，同一規格機架，布線方式應總體一致，方便日常運維。核心網絡設備，內網接入設備，管理網接入設備等不同角色的網絡設備布線都應整齊，光纖和網線不應該擋住網絡設備進出風口，不宜預留到機架底部太長，光纖和網線上貼的標簽要清晰。網絡設備正面插光纖和網線的方式應盡可能保持一致，對光纖和網線進行摁綁，網絡設備背面電源線和網線整齊不雜亂，強弱線纜分開，具有整體感。

1、 核心設備布線規范

IDC核心網絡設備，尤其是內網核心設備，因與TOR互聯數量會比較多，因此光纖也會較多。核心網絡設備光纖布放必須整齊，不能橫豎亂穿插，機柜內布線美觀是網絡設備布線規范中重點之一，光纖從設備的左側或者右側垂直布放，布放的地方不能擋住網絡設備進出風口。光纖每隔一段距離用魔術貼扎帶進行捆綁（注：不能用白色固定扎帶），但不能捆的太緊且彎曲度不能太大，100 度到 130 度間，通常約 110 度（下同），要能松放自如，貼好標簽，插到設備端口上后盡量不要將標簽擋住，要有留一定長度空間方便拔插光纖。

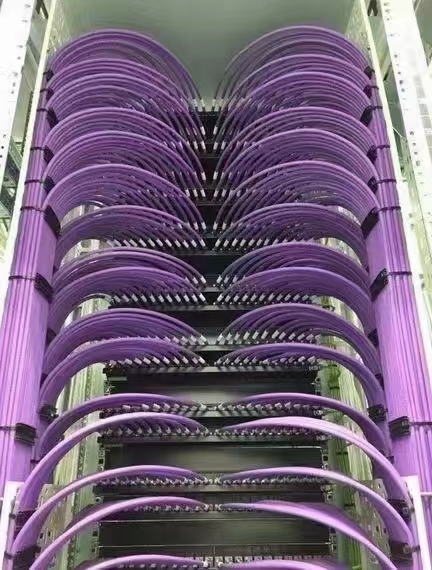

2、內網接入布線規范

內網接入交換機位于機架頂端，內網TOR交換機40G的MPO光纖上聯到內網核心，10G－AOC線纜下聯至服務器。ILO交換機1G或者10G端口上聯到管理網核心，千兆端口下聯服務器，機房2個機柜一臺共用一臺內網TOR和1臺ILO接入交換機（本機柜內用5米線纜，跨相鄰機柜用8米線纜），每個機柜內大致放置18臺服務器。內網接入交換機布放的線纜通過理線器整理，在理線器上每4根網線用扎帶做捆綁，每一根網線上標有唯一的一個標簽，另一端放到機架內托盤位置。光纖下放長度無須太長，彎曲度不能太大，貼好標簽且上聯到不同核心的光纖應盡量用不同顏色的標簽來區分。

3、橋架內布線規范

機房內網絡設備之間互聯線纜均需要經過橋架走線（單機柜內除外）

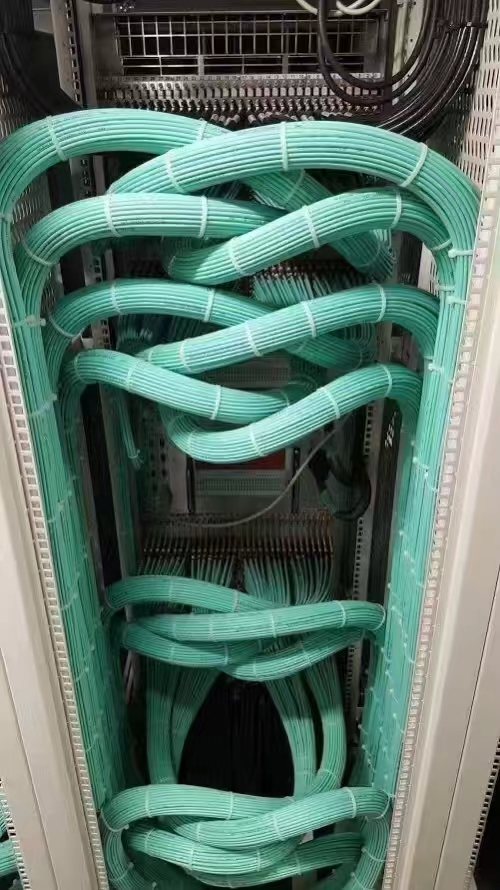

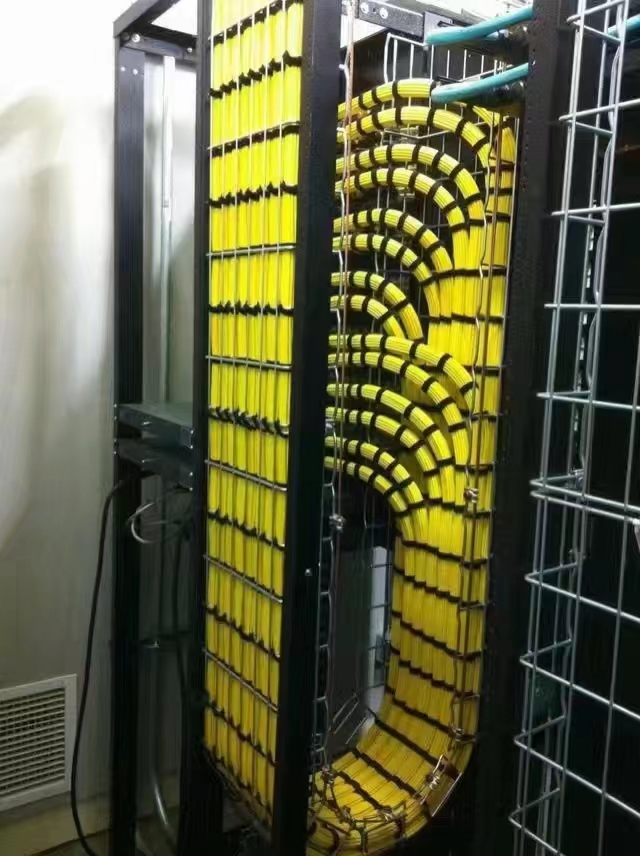

4、機柜內布線規范

機柜內（普通服務器機柜）主要有內網AOC線纜和ILO管理網線線纜，另外有電源線線纜。因此單機柜內線纜數量會較多，每種線纜都需要在機柜內側摁扎布放。不同線纜用不同顏色的線區分，如內網線：藍色，ILO線：灰色，電源線：黑色，預留的線纜長度不宜過長，能從一側PDU到另外一側PDU即可，預留過長線纜會對理線造成影響。上下兩臺服務器之間布線及捆綁要求如下圖：（因網線有電磁干擾,要做到強弱分開,電源線與網線要分開捆扎）

5、線纜標簽規范

核心－內網TOR標簽：因單臺TOR有4條MPO線分別上聯4臺內網核心，因此用標簽顏色來區分上聯到不同內網核心，如紅色、黃色、藍色、綠色分別對應內網核心1,2,3,4；標簽格式統一用"機柜A~機柜B#第幾根"模式，如XX機房-02-01~XX機房-01-08#1。按照習慣，機柜A為核心機柜，機柜B為非核心機柜。

特殊設備互聯標簽：無論是網線還是光纖纖等特殊網絡設備之間互聯布線，標簽統一標注為"機架A~機架B#第幾根"模式，如XX機房-02-08~XX機房-01-08#1。

內網接入交換機－服務器互聯標簽：正面反映內網接入交換機的機架位和端口信息，反面反映服務器的機架位信息；如正面 A1-4-J-17-24-Gi1/1，反面 J-17-01（其中A1-4表示機房名，J指的是第J列，017指的是 17個機柜，24表示第24個托盤位置，Gi1/1 指的是交換機的1/1端口。反面表示為服務器所在機架位）；

二、注意事項

1、在機房做獨立的接地引下線到大樓的綜合接地點。

2、閉路電視系統接地通過在弱電機房中以一點接地方式達成，接地線絕不會形成封閉回路。接地線為6mm2的多芯絕緣銅線與弱電接地端子連接。

3、機房內的橋架、線管每隔5m作一次接地。橋架、吊掛鐵件、機架或機殼，金屬管道，金屬門窗以及其它金屬管線，均作良好接地并相互妥善連通。

4、設置在建筑物內的共用電視系統的同軸電纜外導體，金屬管，設備外殼，均相互連接并接地，組成防雷電感應的戶內防雷線路系統。

5、為了防止干擾使計算機系統穩定可靠地工作，計算機直流地不與交流工作地線相短接或混接。交流線路配線均不與直流地線緊貼或近距離地平行敷設。

6、采用非屏蔽雙絞線穿鋼管或金屬橋架敷設時，在經過需要屏蔽的場合時，各段鋼管或金屬橋架均須使用6mm2的多芯絕緣銅線或接地片連接保持電氣連接并接地。
